电机是我们工控中最常见的电气元件，很多同学在电机接线方式了很不清楚，到底该怎么接，上网去查也是一头雾水，今天江西森源科技就来对电机上铭牌的接法进行解释说明。

 电机铭牌描述

从铭牌右边部分上看出接法有两种△型220V，Y型380V。这块好多同学肯定有疑惑，因为到网上一查Y-△启动是降压启动，和电机上标注的Y380V到△220V的升压刚好相反，这是怎么回事呢，我们再看下左边的VOLTS电压等级有380V/220V，这个对应的是输入电源的电压等级，比如江西森源科技的工业用电就是三相380V的，在国外还有三相110V、220V、440V、660V等电压等级，那上面的电机如果到国外是否能用吗，我们就以上图的电机进行分析铭牌的标注、接法与电压等级的关系。

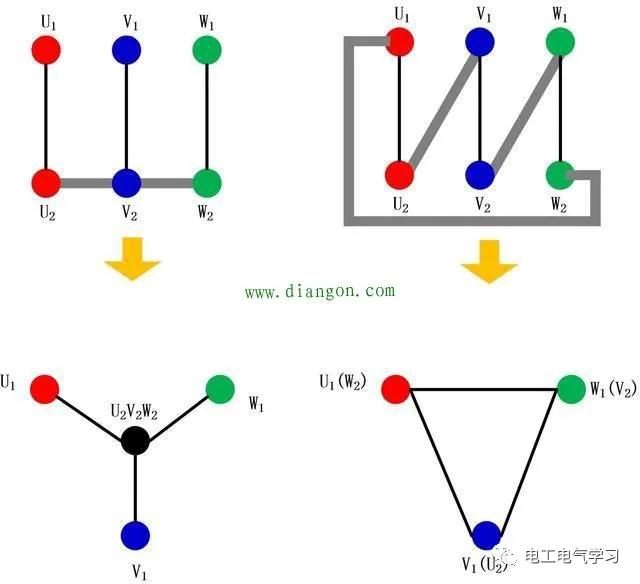

首先我们来看下Y型接法和△接法的区别，这两个接法图相比大家都见过，无论是在电机上还是各种资料都会看到，电机绕组有三组对应的就是三根线U、V、W和6个线头，头部 U1和尾部U2，那么U1U2就组成了一根线，有时候尾部用X、Y 、Z表示如上图。Y型的接法就是把三根线的尾部(U2、V2、W2)接在一块组成了中性点和变压器差不多，三角形则是第一根线的尾部和第二根线的头部连接(U2和V1，V2和W1，W2和U1)，这样头尾相连就组成了三角形的形状。

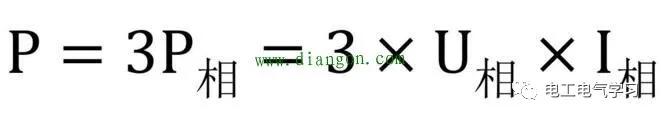

 电机不同接法假如现在是电压380V的三相电源，对应的每相的相电压就是220V，这个大家应该都能理解，那么如果按照Y型接法，电机的每个绕组的相电压就等于电源相电压220V，因为每个绕组的尾部都是中性点0V相当于接了一根火线和零线；再看下△型接法，电机的绕组的相电压就等于电源的线电压380V，因为没有了中线点相当于每个绕组接的都是两根火线。我们不考虑功率因数和效率，三相电机的额功率就等于：

 功率、电压、电流关系我们分析下电机正常工作时和刚启动的绕组电流对比，电机还是如上图的参数，假设△启动电流为I△，那么Y型启动电流为1/3 I△，当转速起来后，对于同功率P下的绕组电流：380V电压对于Y型接法，采用三相380V的工业用电，启动电流1/3I△，正常电流就等于P/(3*220)对于△型接法，采用三相380V的工业用电，启动电流I△，正常电流就等于P/(3*380)220V电压采用Y型接法，采用三相220V的工业用电，启动电流1/(1.7*3) I△，正常电流就等于P/(3*129)采用△型接法，采用三相220V的工业用电，启动电流1/(1.7) I△，正常电流就等于P/(3*220)440V电压采用Y型接法，采用三相440V的工业用电，启动电流1.17/3I△，正常电流就等于P/(3*258)采用△型接法，采用三相440V的工业用电，启动电流1.17 I△，正常电流就等于P/(3*440)综上所述，对于一台电机，如果电网等级高于电机额定等级，不能采用△型接法，启动电流大；如果电网等级低于电机的，不能采用Y型接法正常运行时电流过大。另外，对于电机铭牌上的△220V和Y380V的理解，就是如果三相工业用电是380V小功率电机可采用Y型接法大功率电机可采用△型接法(采用Y-△降低启动电流)，如果三相工业用电时220V，必须选用△型接法，不能使用Y型。注意电机中标明的电压都是线电压而不是相电压。有什么不对的地方，可以下面评论指出。
