无功补偿装置在电力系统中必不可少，它的主要作用是提高供配电系统的功率因数，从而提高输电设备和变电设备的利用率，提高用电效率，降低用电成本；另外，在长距离输电线路中，在合适的地点加装动态无功补偿装置，还可以改善输电系统的稳定性，提高输电能力，稳定受电端及电网的电压。

无功补偿设备经历几个发展阶段。早期的典型代表为同步调相机，体积庞大造价高，已渐渐淘汰；第二种是并联电容器的方法，主要的优点是成本低，易于安装使用，但是需要根据系统可能存在谐波等电能质量问题，纯电容已经趋于少见。

目前串联电抗器的电容器补偿装置是提高功率因数广泛的一种方式，当用户系统负荷为连续性生产，负载变化率不高时，一般建议采用FC的固定补偿方式，也可以采用由接触器控制的分步投切的自动补偿方式，这个对于中压、低压供配电系统都适用。

SVC

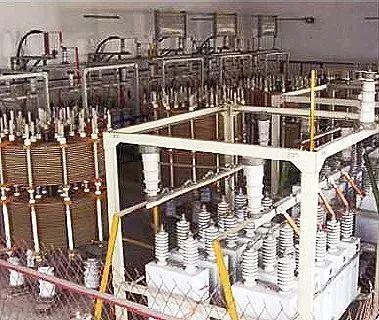

例图：SVC（6-10KV）

于是，静止无功补偿装置：(SVC---Static Var Compensator) 诞生了，其典型的SVC代表是由TCR (Thyristor Controlled Reactor) + FC(Fixed Capacitor）组成的，即晶闸管控制电抗器+固定电容器组（通常需要串联一定比例的电抗器），静止无功补偿装置的重要性是它能够通过调节TCR中晶闸管的触发延迟角来连续调节补偿装置的无功功率；SVC这种补偿形式目前主要在中高压配电系统中应用，对于负载容量大、谐波问题严重、冲击性负荷、负载变化率高的场合特别适用，例如钢厂、橡胶、有色冶金、金属加工、高铁等。

SVG

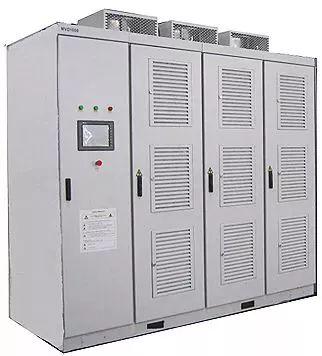

例图：SVG（6-10KV）

目前随着电力电子技术的发展，特别是IGBT器件的出现和控制技术的提高，另外一种有别于传统的以电容器、电抗器为基础元器件的无功补偿设备应运而生，就是SVG (Static Var Generator) ，即静止无功发生器，它通过PWM脉宽调制控制技术，使其发出无功功率，呈容性；或者吸收无功功率，呈感性。SVG由于没有大量使用电容器，而是采用桥式变流电路多电平技术或PWM技术来进行处理，所以不需要使用时对系统中的阻抗进行计算。同时，相较于SVC，SVG还有体积小、能更加快速的连续动态平滑的调节无功功率的优点，同时可容性感性双向补偿。

SVG与SVC无功补偿装置的对比分析

1

工作原理不同

(1) SVC可以被看成是一个动态的无功源。根据接入电网的需求，它可以向电网提供容性无功，也可以吸收电网多余的感性无功，把电容器组通常是以滤波器组接入电网，就可以向电网提供无功，当电网并不需要太多的无功时，这些多余的容性无功，就由一个并联的电抗器来吸收。电抗器电流是由一个可控硅阀组控制，借助于对可控硅触发相角的调整，就可以改变流过电抗器的电流有效值，从而保证SVC在电网接入点的无功量正好能将该点电压稳定在规定范围内，起到电网无功补偿的作用。

(2) SVG以大功率电压型逆变器为核心，通过调节逆变器输出电压的幅值和相位，或者直接控制交流侧电流的幅值和相位，迅速吸收或发出所需的无功功率，实现快速动态调节无功功率的目的。

2

响应速度快

一般SVC的响应速度是20—40ms；而SVG的响应速度不大于5ms，能更好的抑制电压波动和闪变，在相同的补偿容量下，SVG对电压波动和闪变的补偿效果最好。

3

低电压特性好

SVG具有电流源的特性，输出容量受母线电压的影响很小 。这一优点使SVG用于电压控制时具有很大的优势，系统电压越低，越需要动态无功调节电压，SVG的低电压特性好，输出的无功电流与系统电压没有关系，可以看作是一个可控恒定的电流源，系统电压降低时，仍能输出额定无功电流，具备很强的过载能力；

而SVC是阻抗型特性，输出容量受母线电压的影响很大，系统电压越低，输出无功电流的能力成比例降低，不具备过载能力。因此SVG的无功补偿能力与系统电压无关，而SVC的无功补偿能力随系统电压的下降线性降低。

4

运行安全性能提高

SVC以可控硅调节电抗加多组电容作为无功补偿的主要手段，极容易发生谐振放大现象，导致安全事故，系统电压波动大时，补偿效果受很大影响，运行损耗大；

SVG配套电容器不需要设置滤波器组，不存在谐振放大现象，SVG是有源型补偿装置，是采用可关断器件IGBT构成的电流源装置，从而避免了谐振现象，运行安全性能大大提高。

5

谐波特性

SVC利用可控硅控制电抗器的等效基波阻抗，不仅受到系统谐波影响大，而且自身会产生大量的谐波，必须配套采用滤波器组，滤除SVC自身产生的谐波含量；SVG采用三电平单相桥技术，单相可输出5电平电压波形，采用载波移相的脉冲调制方法，不仅受系统谐波影响小，还可以抑制系统的谐波。

与SVC相比，SVG采用多重化、多电平或脉宽调节技术等措施后，大大减少了补偿电流中的谐波含量。

6

占地面积小

在相同的补偿容量下，SVG的占地面积比SVC的减少1/2到2/3。由于SVG使用的电抗器和电容器比SVC少，因此大大缩小了装置的体积和占地面积；SVC中的电抗器不仅本身体积比较大，而且考虑到相互间的安装间隔，整体占地面积较大。

综上所述，SVG无功补偿装置具有响应速度快、谐波含量少、无功调节能力强等优点，可以大大改善电网的电能质量，目前已成为无功补偿技术的发展方向。
