引子

最近有个朋友在彩钢板天花夹层里接线时不小心被手指被电了个坑，痛定思痛。问我一些问题，“为什么人触电时电流会留下大地？“为什么用电设备回路电流走零线而不走地线？”“为什么漏电流走地线而不走零线？”我在头条里也查了一下类似的文章，感觉很多电工师傅都写的很专业。也许是专业性太强，让很多刚接触电工的朋友有点很难理解。

今天电工学院就从这个问题出发，用通俗的语言来和大家分享一下我的个人见解。如果各位师傅有什么更好见解，欢迎评论区留言！我们一起学习和进步！

供电系统

要理清这个问题，我们需要从供电系统开始来分析，下面就以TN-S供电系统为例。

TN-S供电系统

从上图可以看出，在我们常用的TN-S供电系统中，三相变压器作星型连接，并引出三相五线。

由于交流线路整个系统范围比较广，我们很难一次完整的看到整个供电系统。我们小学初中都接触过灯泡电池线路，那今天我们就把它转换成电池灯泡电路来分析一下。

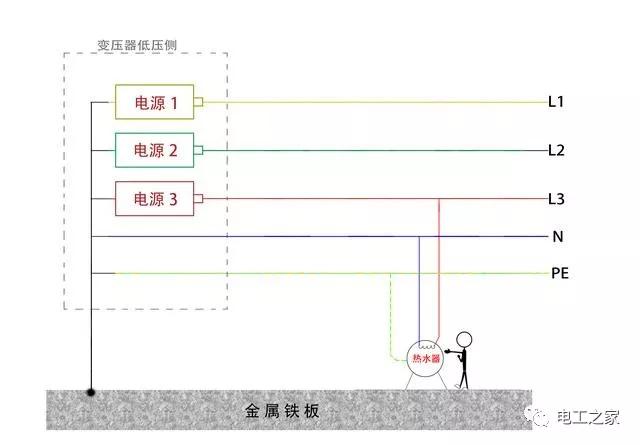

我们现在用的三相交流电是由三个单相交流电组成，这里我们把它看成由三个电池组成。三个电池的正极引出三条线，相当于我们的三相火线；三个电池的负极接在一起，相当于我们现在的中性线；大地是导电的，这里用金属铁板来代替。

那整个系统可以看出如下所示：

电流走向

正常工作时，电流从 正极--L3--热水器--N--负极 成了回路。此时，火线L3和零线N都有正常的工作电流，保护线（PE线）上没有电流。

1 . 当热水器绝缘严重损坏时，火线L3和外壳之间的接触电阻非常小，相当于直接连通。此时电流直接从 正极--L3--外壳--PE线--负极，整个回路的阻抗=L3电线的电阻+火线和外壳的接触电阻+PE线电线的电阻。

由于L3、PE、接触电阻都很小，所以此时电流非常大，热水器的空开就会跳闸。

（其实还有一路电流从 正极--L3--外壳--金属铁板--负极 形成通路。但是在实际应用中，因为热水器挂在墙上和大地接触并不是好，所以这一路电流非常小，完全可以忽略不计。）

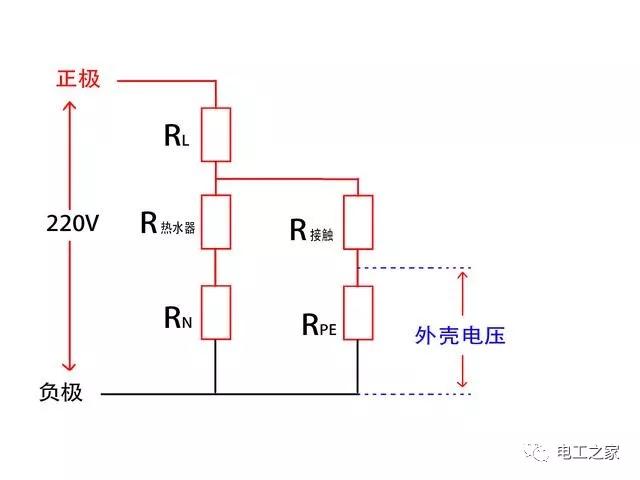

2 . 当热水器绝缘微碰损坏时，火线L3和外壳之间的接触电阻比较大，相当于串联了一个接触电阻。此时电流会分两路：第一路电流会从 正极--L3--发热丝--N--负极；另外一路电流会从 正极--L3--接触电阻--外壳--PE线--负极。

如下所示：

从上分析可知：

当热水器发生轻微绝缘损坏时，设备外壳会带上一定的电压，电压的大小取决于接触电阻的大小。接触电阻越大，外壳分得的电压越低，漏电电流越小；接触电阻越小，外壳分得的电压越高，漏电电流越大。如果热水器没有装设漏电开关，那么它不一定会跳闸，这是因为漏电电流大小不足以让空开跳闸。

所以，我们在生活中有时候会遇到设备漏电时，一合空开，开关就跳闸；而有时候设备漏电，合空开，开关并不跳闸，人触摸到外壳会有麻手的感觉。为了防止这种情况，

3 . 当人触摸到带电设备时，除了第二点中提到的电流回路以外，另外还有部分电流通过设备外壳，通过人、金属铁板、接地点到电池负极。所以，当人触摸到带电设备时，电流为什么流向大地？电流流向大地的目的就是为了通过大地，通过接地点回到电源的另外一端。

总结

在一个电路中，电流不管通过火线、零线、地线或者其他什么途径，它都是为了从电源的一端流向另外一端而形成通路，因为如果没有通路就不会有电流。所以回路电流会走零线、漏电电流走地线和大地，它们的目的都是为了到达电源的另外一端。
